Назначение и исполнение
Руководство относится к исполнению HQ-Leaklab-200 с программой V1.02 от 11.06.2024. Прибор обнаруживает утечки по водороду в смеси 5 % H₂ и 95 % N₂. Предусмотрены обдув щупом, испытание по программе и накопление газа в оснастке. Стандартно подключается одна рукоятка; исполнение с несколькими рукоятками согласуется отдельно, максимум — четыре. Гибкий щуп позволяет обследовать труднодоступные участки.
Параметры исполнения V1.02
Минимальный обнаруживаемый поток — 5 × 10⁻⁷ мбар·л/с, или 5 × 10⁻⁸ Па·м³/с. Диапазон концентрации — 0–1000 ppm, максимальная перегрузочная концентрация — 2000 ppm, разрешение — 0,01 ppm. Время отклика — 1 с. Единицы: ppm, мбар·л/с, SCCM и Па·м³/с. SCCM означает стандартные см³/мин; условия приведения необходимо учитывать при сопоставлении результатов. Интерфейсы — RS-232 и RS-485. Прогрев этого исполнения — менее 10 минут. Питание — 220 В, 50 Гц. Размеры прибора — 340 × 225 × 187 мм, масса около 10 кг без внешнего оснащения. Характеристики более поздней серии могут отличаться.

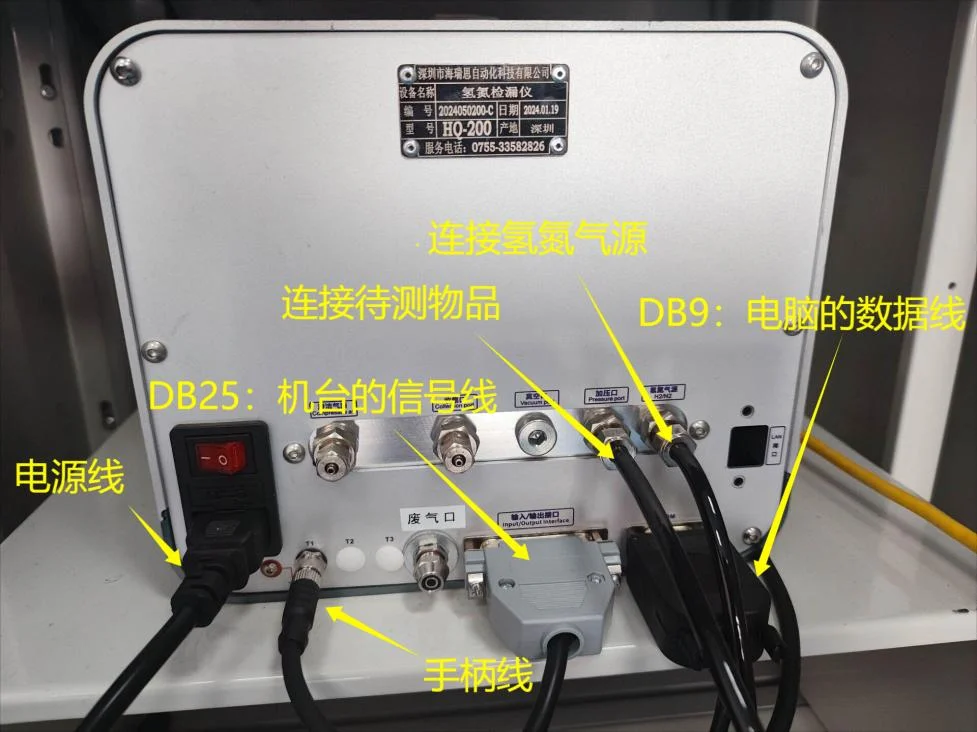

Подготовка и подключение
Подготовьте прибор, рукоятку, её кабель с соединителем M8, изделие и три трубки наружным диаметром 6 мм. Требуются стабильная чистая газовая смесь и питание 220 В ±15 %, 50 Гц. Подключайте газовые и испытательные линии к обозначенным штуцерам, а кабель рукоятки — к её разъёму. DB25 используется для ввода/вывода, DB9 — для связи; расположение соединений показано на рисунке. После включения дождитесь готовности прибора.

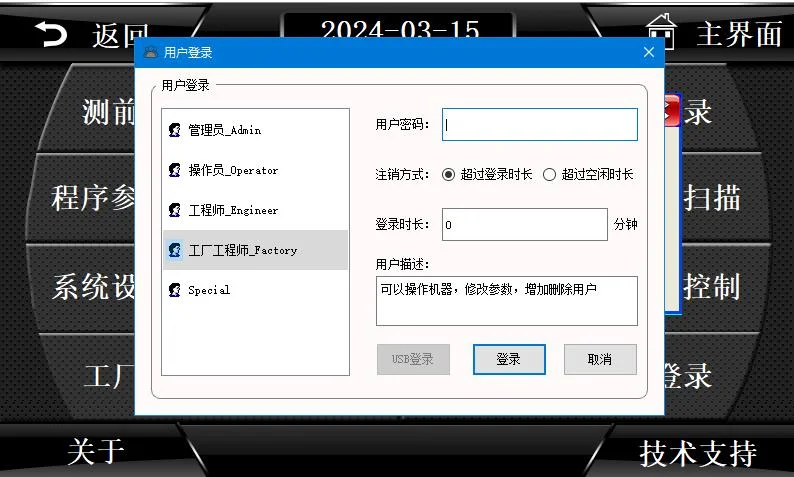

Вход пользователя
На главном экране откройте «用户登录» — вход пользователя; в появившемся меню снова выберите вход. Меню также содержит смену пароля, создание пользователя и выход из учётной записи. Администратор назначает права; оператор запускает испытания без изменения параметров; инженер предприятия читает и изменяет параметры. Роль инженера изготовителя дополнительно позволяет создавать и удалять пользователей. Начальные пароли указанного исполнения: администратор — 35689, оператор — 8888, инженер — 123456. После изменения паролей используются назначенные значения.

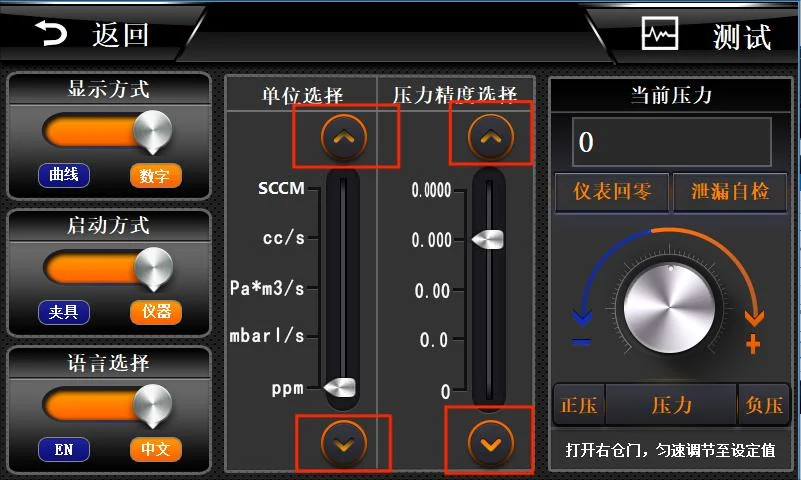

Настройка отображения и единиц
Откройте «测试设置» — настройки испытания. Выберите режим отображения, способ запуска, язык интерфейса, единицы и точность. В области выбора единиц доступны ppm, SCCM, см³/с, Па·м³/с и мбар·л/с. Точность отображения задаётся регулятором. Значение в ppm характеризует концентрацию, а значение потока связано с калибровкой по контрольной течи; эти величины не подменяют друг друга.

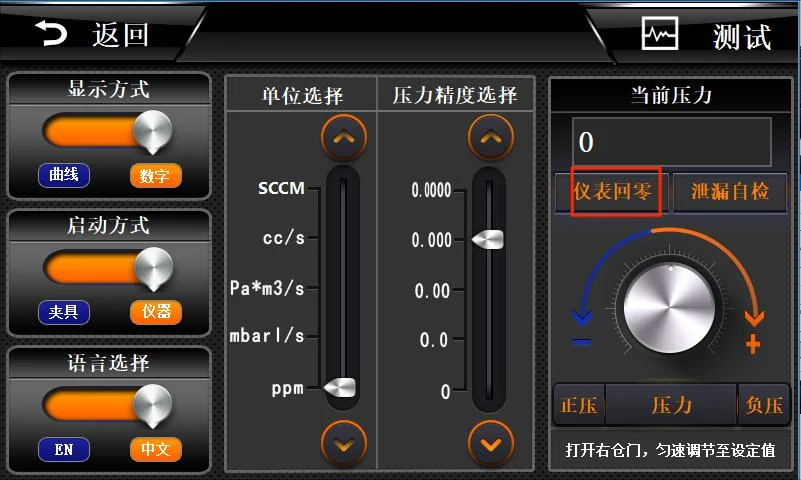

Обнуление давления
Соедините испытательную трубку с атмосферой. Только после этого нажмите кнопку обнуления давления. Так прибор принимает атмосферное давление за нулевой уровень показаний. Обнуление закрытой или находящейся под давлением линии приводит к неверному результату: вновь откройте её в атмосферу и повторите обнуление.

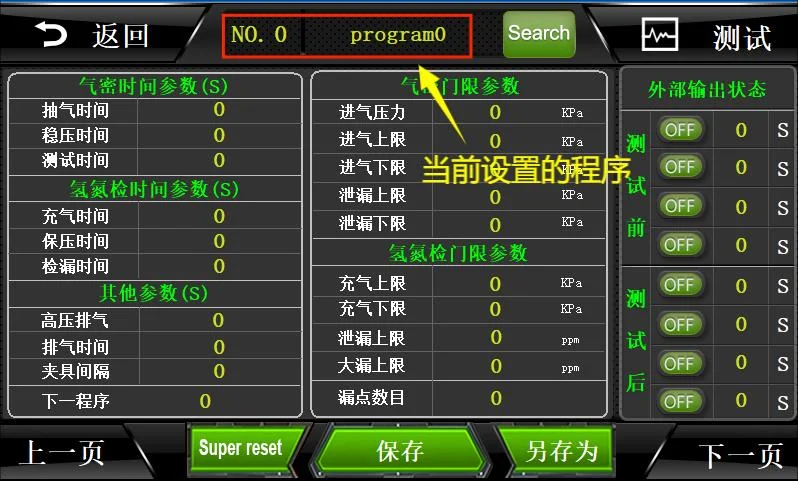

Выбор программы
Перед запуском убедитесь, что текущий номер программы на экране испытания совпадает с программой, которую вы настроили. В программе задаются времена стадий, пороги предварительной проверки герметичности, параметры заполнения смесью, пороги водородного контроля и внешние сигналы. Приведённые ниже времена — пример настройки, а не обязательный цикл для любого изделия.
Стадии испытательного цикла
Пример: предварительное вакуумирование изделия — 5 с; стабилизация после откачки — 3–5 с; измерение давления для проверки малой или грубой утечки — 3–5 с. После успешной предварительной проверки заполнение смесью — 3–5 с, выдержка для стабилизации — около 5 с. На обследование каждой точки щупом отводят не менее 5 с. После контроля сброс избыточного давления — не менее 3 с, заключительная откачка для удаления газа — не менее 5 с. Задержка оснастки отсчитывается после запуска до начала программы; пример — 2 с. Реальные времена выбираются по объёму изделия, оснастке и достижению стабильного сигнала.
Пороговые параметры
В предварительной проверке верхняя и нижняя границы вакуумирования задают допустимое состояние изделия; выход за любую границу вызывает сигнал. Верхняя и нижняя границы утечки определяют допустимый результат измерения. Параметр «входное давление» в данном исполнении не используется. В водородной стадии задайте верхнюю и нижнюю границы давления заполнения, верхнюю границу малой утечки, порог грубой утечки и число проверяемых точек. Выход за установленную границу приводит к сигналу несоответствия.

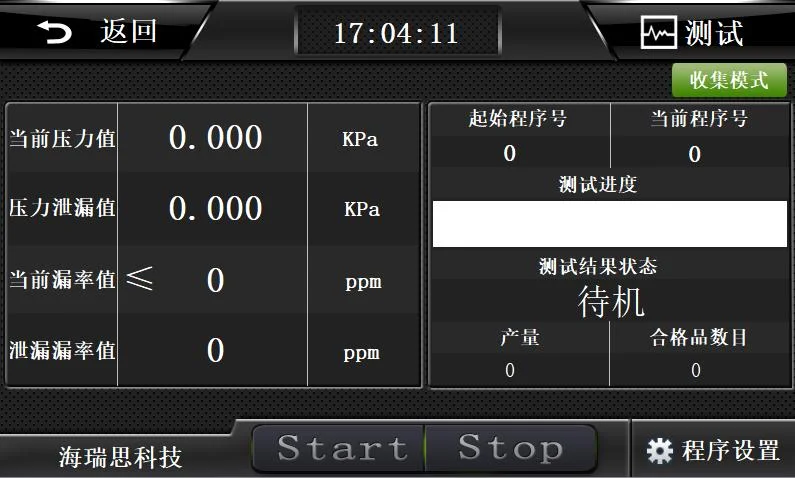

Чтение результатов
«当前压力值» — текущее давление на порту заполнения, соответствующее давлению внутри изделия; «压力泄漏值» — изменение давления за измерительный интервал. «当前漏率值» — текущая концентрация или поток, определяемые щупом; «泄漏漏率值» — прирост концентрации или потока на стадии обследования. До сравнения с пределом убедитесь в выбранных единицах.
Режим обследования щупом
Включите газовый насос и последовательно подводите щуп к возможным местам утечки. Изменение сигнала показывает поступление контрольного газа. Обследование продолжается до команды остановки. При превышении установленного концентрационного порога включается звуковой сигнал.

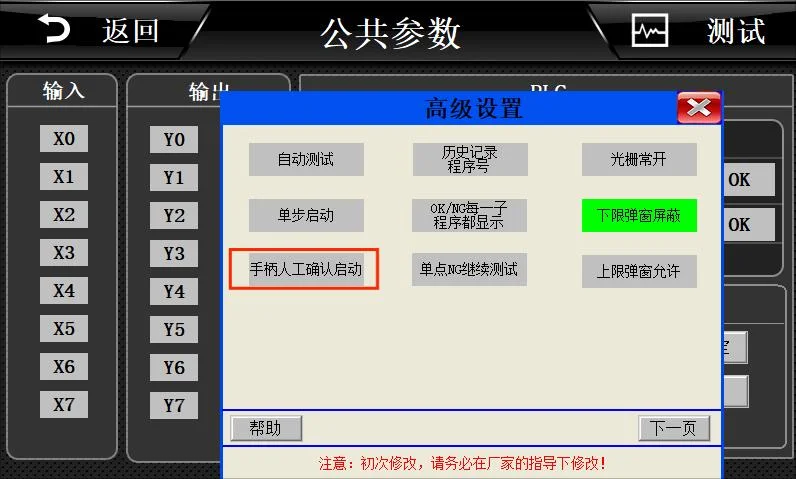

Режим программного испытания
После успешного прохождения предварительных стадий прибор переходит к подтверждению точки, если эта функция включена. Подведите щуп к проверяемому месту и нажмите запуск: прибор измерит сигнал в заданном временном окне, сохранит результат и сравнит его с порогом. При несоответствии выдаётся сигнал. В расширенных настройках зелёное состояние переключателя ручного подтверждения означает, что функция включена.
Режим накопления газа
Используйте оснастку с верхней и нижней частями, замыкаемыми вокруг изделия. Подайте смесь под давлением с нижней стороны, выдержите заданное время стабилизации. При наличии утечки газ поступит в верхнюю часть оснастки. Насос забирает оттуда пробу для измерения концентрации. Цикл и порог настраивают для конкретной оснастки и изделия.

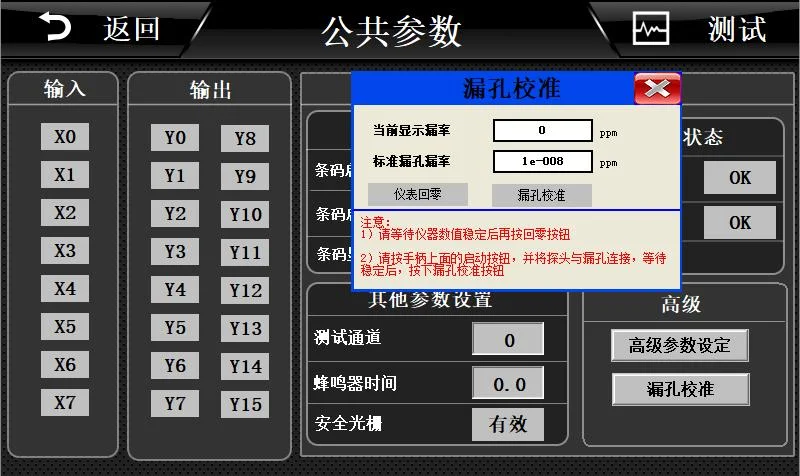

Калибровка по контрольной течи
В системных настройках откройте «漏孔校准» — калибровка по контрольной течи. Уберите щуп от течи. Введите её аттестованное значение потока в выбранных единицах. Дождитесь стабильного фонового сигнала и выполните «仪表回零» — обнуление прибора. Затем включите рукоятку и поместите наконечник щупа в отверстие контрольной течи. После стабилизации сигнала нажмите «漏孔校准». Обнуление давления и калибровка газового сигнала — отдельные операции.

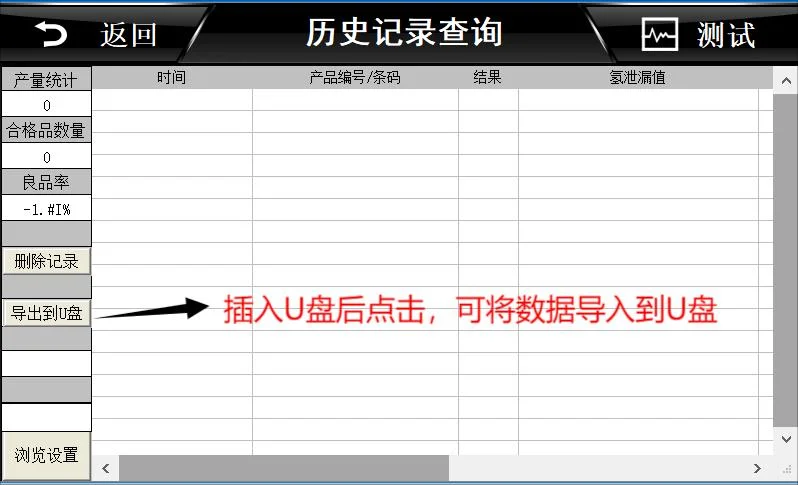

История измерений
Откройте «历史记录» — историю. Здесь отображаются сохранённые результаты, доступны поиск и экспорт. Для показанного интерфейса вставьте USB-накопитель и используйте команду экспорта данных. При обработке сохраняйте связь результата с изделием, программой и единицами измерения.

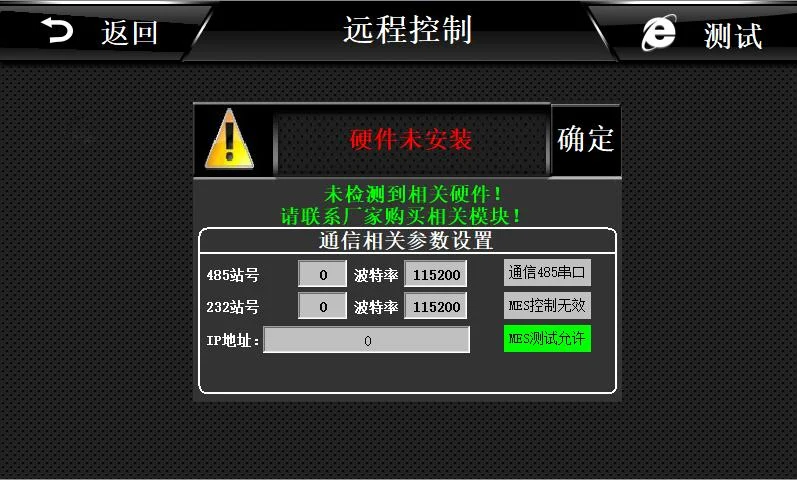

Дистанционное управление
В разделе «远程控制» настройте номер станции и параметры RS-485/Modbus в соответствии с управляющим устройством. Для RS-232 также согласуйте адрес и параметры связи. IP-адрес используется только при установленном сетевом модуле; Ethernet является опцией. Выберите требуемый интерфейс связи. При активном управлении MES локальный запуск блокируется: разрешение и запуск должны поступить от верхнего уровня. Проверьте состояние разрешения испытания перед пуском линии.
Обслуживание и неисправности
Периодически обслуживайте и калибруйте прибор. Предохраняйте его от сильной вибрации и ударов. В системных настройках проверяйте состояние связи прибора и рукоятки. Изменение расширенных параметров поручайте квалифицированному инженеру. При необычном поведении или неисправности остановите испытание и выполните диагностику; для ремонта и калибровки используйте соответствующее сервисное обслуживание.
Инженерный вывод
Окончательный метод и конфигурацию подтверждают на объекте контроля с учётом давления, рабочей среды, фона, оснастки и требуемого такта. Паспортный предел прибора не заменяет проверку измерительной способности всей установки.
